產品介紹



1、功能說明

---

   粗效分離箱布置于漆霧分離模組的第二層，用于進一步捕集空氣中的大顆粒的漆霧。在空氣由下而上通過粗效分離箱的過程中，空氣中攜帶的過噴漆霧被布置于粗效漆霧分離箱中的擋漆板攔截阻擋，漆霧撞擊并粘附于擋漆板之上，從而分離空氣中的部分漆霧。

2、結構構造

---

• 粗效漆霧分離箱由外殼和布置于外殼之中的擋漆板組成，外殼由瓦楞紙和紙護角制作，擋漆板由硬紙板材料制作。
• 粗效漆霧分離箱中設置的擋漆板把粗效分離箱內部的空間分割成迷宮式的結構。











相關參數

---

序號	項目	參數	備注
1	型號	QJS-01-002	粗效漆霧分離箱
2	尺寸規格	841(W)×1193(D)×500(H)	公差±3mm
3	通風量（m³/h）	3000~7200 m³/h	額定通風量5000 m³/h
4	截面風速	≤2米/秒m/s	/
5	阻力	≤300Pa	/
6	耐壓強度	1000Pa	漆霧捕集箱強度所能承受的風壓
7	擋漆板層數	4~6層	/
8	擋漆板材料	2~4mm厚硬紙板	/
9	外殼材料	瓦楞紙板+紙護角+鐵護角	紙護角厚度4mm

產品實物照片

---

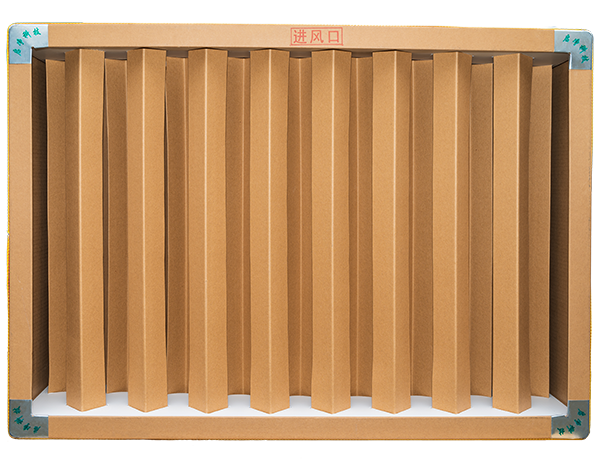

進風口

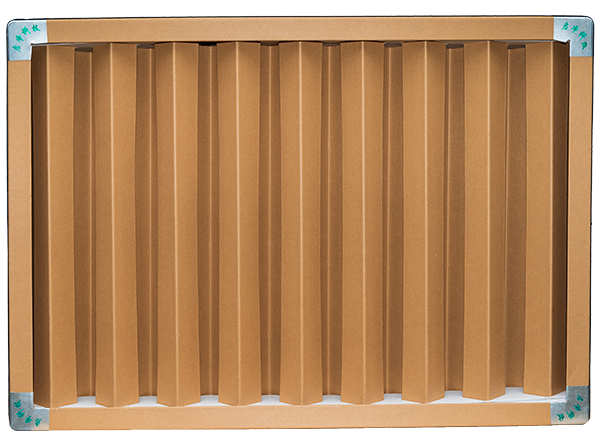

出風口
